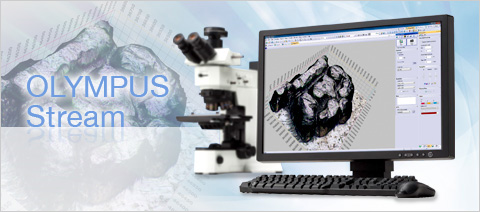

NEW OLYMPUS Stream은 발전된 마이크로 이미징 소프트웨어로 이미지의 획득, 프로세스, 그리고 이미지를 측정하여 가치있는 데이터와 보고서를 작성할 수 있습니다. 소프트웨어는 쉽게 사용자의 요구에 따라 맞추어질 수 있으며 정교한 결과와 손쉽고 유연한 동작법을 갖추고 있습니다.

OLYMPUS Stream 은 당신의 워크플로우를 위해 제작되었습니다.

■ 당신의 효율적인 워크플로우를 유지하세요

작업환경에서 가장 중요한 것은 시간입니다. OLYMPUS Stream 은 작업 절차의 흐름에 따라 사용자가 원하는데로 설정하실 수 있습니다. 손쉽고 간편한 동작법은 이미지 촬영, 조절, 측정, 리포트 생성 및 무엇이든 하고자 하는 모든 작업에 큰 노력을 들일 필요가 없습니다. 작업을 마치고 결과를 보시면 복잡함이 없이 사용자가 작업을 더욱 효율적으로 완료할 수 있다는 점을 찾으실 것입니다.

BX51M and OLYMPUS Stream

■ 사용자에 맞게 OLYMPUS 시스템을 설계하세요
OLYMPUS Stream 소프트웨어 시스템은 사용자의 필요에 맞게 Entry 기본레벨부터 자동컨트롤이 가능한 Motion레벨까지 다양한 패키지를 구성하고 있습니다. 각 패키지들은 별도의 특별한 모듈과 결합하여 특별한 분석용도로도 사용하실 수 있습니다

■ 미래의 어플리케이션도 쉽게 확장하여 사용
OLYMPUS Stream 을 사용하시면 오늘날에 사용하는 어플리케이션 뿐만 아니라 앞으로 사용하게 될 어떤 어플리케이션에도 유용하게 사용할 수 있습니다. OLYMPUS Stream 시스템 솔루션은 사용자가 항상 발전된 기술과 기능을 사용할 수 있게 해줄 것입니다.

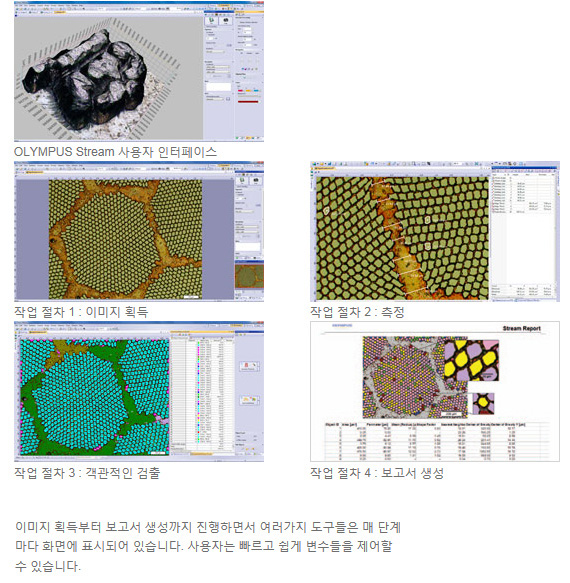

OLYMPUS Stream 소프트웨어는 사용자의 모든 요구사항을 해결

■ 사용자 인터페이스 기능

■ 역동적인 사용자 인터페이스

사용자의 필요에 따라 작업 창들을 작업절차에 가장 잘 맞게 배치할 수 있으며, 각 단계마다 필요한 기능들을 사용자가 직접 원하는 작업 창을 생성할 수도 있습니다.

■ Microsoft Office 호환

OLYMPUS Stream은 Microsoft Word, PowerPoint와 완벽한 호환성을 제공합니다. *이 점은 머리글과 바닥글을 포함하여 각 회사만의 양식을 적용하여 전문적인 형태의 보고서와 프리젠테이션을 만들 수 있습니다.
OLYMPUS Stream은 향상된 이미지를 선호하는 Microsoft Office 패키지에 호환되어 전용 메뉴 및 도구 모음을 사용합니다. 표와 그래프를 쉽게 개선된 방식으로 처리하여 Microsoft Excel로 내보낼 수 있습니다. 독특한 압축 방식으로 인해, OLYMPUS Stream은 보고서 파일을 데이터 공유를 하기 위해 이메일로 쉽게 보낼 수 있도록 적당한 크기로 유지합니다.
* Microsoft PowerPoint 지원은 선택 사항입니다

■ 사용자별 기능

사용자는 작업 절차에서 가장 많이 사용되는 기능과 단순 반복하는 작업들을 생성하고 저장하여, 새로운 사용자들도 소프트웨어를 쉽고 효율적으로 사용할 수 있습니다.

OLYMPUS Stream은 사용자의 워크플로우에 적응합니다.

■ 실시간 이미지 네비게이션

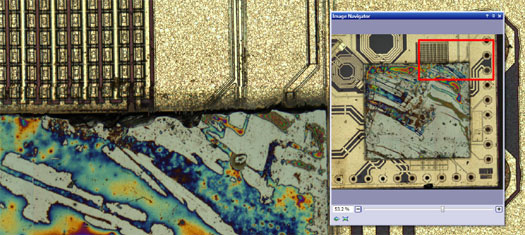

OLYMPUS Stream 이미지 네비게이션을 사용하여 실시간 영상 및 저장된 이미지를 상하좌우 및 확대 축소하여 보실 수 있습니다. 이미지 네비게이터 인터페이스는 현재 보고있는 이미지를 확대하고 확대되지 않은 이미지를 동시에 볼 수 있게 해줍니다.
네비게이션 시스템은 이미지를 촬영하기 전에 빠르고 즉각적으로 볼 수 있게 해주며, 모든 이미지 보기와 조작이 신속하고 간편한 사용자 인터페이스를 통해서 실행됩니다

표면이 벗겨진 집적 회로

■ HDR 기능
HDR (High Dynamic Range)은 낮은 반사도를 갖는 어두운 이미지뿐만 아니라 밝거나 높은 반사도 이미지에도 뛰어난 수준의 컨트라스트(대비)이미지를 제공합니다. OLYMPUS Stream 소프트웨어의 핵심 부분인 HDR 알고리즘은 자동 노출 시간을 변화하여 일련의 이미지를 획득합니다. 몇초 이내에 완벽하게 모든 레벨의 밝기에서 노출 된 합성 이미지를 만들 수 있습니다. 이 기능은 금속 미세 구조, 인쇄 회로 기판, 또는 복합 구성 요소에 특히 유용합니다. HDR 영상은 스티치 파노라마 (MIA)의 이미지를 획득 할 때나, 다양한 높이에 초점을 맞춘 이미지를 만들 수있는 확장 초점 이미지 내장 (EFI) 기능을 사용하는 경우에도 같이 사용할 수 있습니다.

일반이미지( HDR 미사용)	완벽히 노출된 이미지(HDR 사용)

■ 즉각적인 확장 초점 이미지 (EFI)
OLYMPUS Stream 소프트웨어는 연장된 초점 깊이를 가지는 이미지를 제공합니다. EFI 이미지는 Z 축으로 초점이 맞는 여러 이미지들을 결합하여 한 장의 완벽한 이미지로 재현하여 관찰용이나 X,Y 축의 측정용으로 활용할 수 있습니다.

완벽하게 초점이 맞은 다이아몬드 이미지

■ 수동 멀티 이미지 정렬 (MIA)
OLYMPUS Stream 소프트웨어는 관찰시야를 넘어 샘플의 확장된 파노라마 이미지를 만들 수 있도록 멀티 이미지 정렬(MIA) 기능을 제공합니다. Stream은 빠르게 여러 장의 이미지를 스티칭(합성)하여 신속하게 관찰하거나 복잡한 측정을 위한 원활한 이미지를 제공합니다. 인스턴트 EFI의 동시 사용도 가능합니다.
*이 솔루션에 해당하는 주요 라이센스의 경우, 안내 책자의 마지막 페이지에 있는 사양 표를 참조하십시오.

플레티넘 와이어의 여러 이미지 획득 정렬

■ 디지털 십자선

OLYMPUS Stream은 당신에게 완벽한 사용자 정의방식의 디지털 십자선을 제공합니다. OLYMPUS Stream은 스케일 십자선과 다양한 메시 그리드를 이미지 확대에 적용하고 실시간 이미지 혹은 이미 획득 한 이미지에 오버레이로 표시 할 수 있습니다. 이 기능은 샘플의 크기에 대해 즉각적으로 인지할 수 있어 업무 시간을 절약하게 해줍니다. 스케일 및 그리드는 사용자가 정의 할 수 있으며 저장하고 나중에 다시 사용할 수 있습니다. *이 솔루션에 해당하는 주요 라이센스의 경우, 안내 책자의 마지막 페이지에 있는 사양 표를 참조하십시오.

OLYMPUS는 시간을 절약할 수 있는 솔루션을 제공합니다.

■ 자동 초점
정확하고 빠르게 초점이 잡힌 이미지를 얻기 위해서 OLYMPUS Stream 은 2가지의 오토포커스 기능을 제공합니다. 높은 contrast의 표면은 OLYMPUS Stream 소프트웨어 기반의 자동초점 기능을 사용할 수 있고, 폴리싱 제품이나 투명 물질같이 낮은 contrast의 표면은 OLYMPUS BXiS 현미경 시스템과 함께 결합하여 레이저 오토포커스 유닛을 통해 빠르게 초점을 잡으실 수 있습니다.2개의 시스템은 간단한 버튼의 클릭만으로 완벽하게 초점이 잡힌 이미지를 제공합니다.

■ 매크로 기록
OLYMPUS Stream은 복잡하거나 반복되는 측정 작업들을 Macro Recorde를 통해 설정하는 기능을 제공합니다. Macro Recorder는 단계별 작업들을 실행한 후에 저장하게 되면 다음에는 한 번의 클릭만으로 실행하실 수 있습니다. 이 기능은 모든 사용자들이 항상 같은 설정으로 지속적인 결과를 얻을 수 있도록 해 줍니다.

■ 자동 MIA / EFI

높은 해상도를 가진 자동화된 큰 사이즈의 MIA이미지를 생성할 때, motorized stage 와 OLYMPUS Stream 의 조합은 쉽고 빠르게 결과 이미지를 생성합니다. 사용자가 Stage Navigator Tool을 사용하여 MIA 스캐닝을 선택하면, 사용자는 전체의 과정을 절차에 따라 진행하게 됩니다. Motorized Focus 유닛과 자동EFI기능을 사용하게 되면, 소프트웨어는 초점에서 벗어나는 부분의 이미지를 포함하여 전체적으로 초점이 잡힌 이미지를 생성하기위해 최적의 이미지 수를 알려줍니다.

Pt 와이어의 여러이미지 획득

■ 기울기 보정
OLYMPUS Stream 은 자동MIA 와 Motorized System을 사용할 때, 3개 혹은 그 이상의 포인트를 통해서 샘플의 기울기를 판단할 수 있습니다. 이 기능은 이미지를 획득할 때 스테이지 높이를 조절을 위한 시간을 줄여주고 반복성을 높여 줍니다.


OLYMPUS Stream으로 당신이 원하는 이미지를 얻으세요

■ 3D 이미지 생성
Motorized Focus 유닛을 사용하면 다른 초점의 각 이미지들은 자동적으로 기록되어 집니다. 그리고 보정된 Z-Profile 측정값들을 통해 Z축 Stack 데이터와 3D 이미지를 생성하여 3D-EFI 기능을 사용할 수 있습니다. 샘플의 3D View는 몇 번의 마우스 클릭만으로 깔끔하고 선명한 이미지로 만들어 보실 수 있습니다.

동전 세부모습	마모된 트랙의 3D 이미지

■ 이미지 과정
OLYMPUS Stream 은 Edge Detection, Smoothing 외 다양한 필터 기능을 가지고 있습니다. 사용자는 획득한 이미지를 여러가지 필터를 통해 강조하거나 수정하여 시각적으로 더 좋은 이미지를 만들 수 있습니다. 관찰하기 좋은 이미지를 얻기 위해 필터 적용 후의 이미지를 미리 확인하실 수 있으며, 이미지 추가 및 제거 등의 조작은 원본 이미지의 손실없이 쉽게 실행하실 수 있습니다.

필터 (DCE 필터로 contrast 강조)	이미지 합성

간단한 측정부터 입자 분석까지

■ 기본 측정

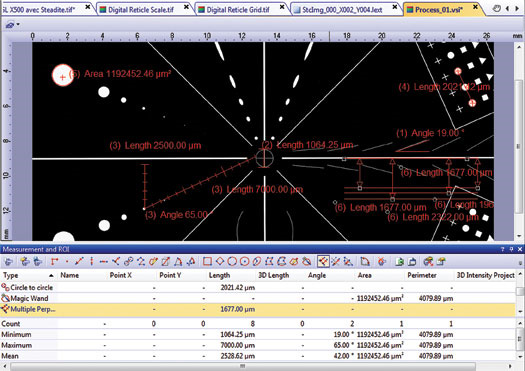

광학 검사 및 품질관리는 빈번하고 다양한 측정을 필요로 합니다. OLYMPUS Stream 은 상호 보완되는 다양한 측정 기능을 제공합니다. (거리, 각도, 직사각형, 원형, 타원 및 다각형) 측정은 마우스를 통해 할 수 있으며 Data Table 및 실제 이미지 위에 직접적으로 보여지게 됩니다. 모든 결과 값은 이미지파일과 함께 저장할 수 있습니다. 뿐만 아니라 정확성을 높이기 위해 대물렌즈의 배율을 사용자가 변경하는 것이 아니라 소프트웨어에서 자동적으로 바꾸어 주는 현미경 시스템도 준비되어 있습니다.


측정 방법

■ 측정 결과
OLYMPUS Stream 베이직부터 더 높은 성능의 패키지 까지 데이터 분석 패키지가 포함되어 있습니다. 데이터 분석 기능은 사용자의 필요에 따라 통계적으로 분석해 주며 평균, 최소, 최대 값 등 다양한 수치들을 얻을 수 있습니다. 얻어진 결과들은 마우스 한번 클릭으로 Microsoft Excel 에서그대로 사용하실 수 있습니다.

■ 매직 완드
OLYMPUS Stream Essentials 과 더 높은 성능의 패키지는 사용자가 원하고자 하는 샘플의 경계선을 자동적으로 찾아주는 Wand 기능을 포함하고 있습니다. Magic Wans 는 한 개 혹은 다수의 라인에서 제한없이 측정 포인트를 선택 할 수 있으며 불규칙한 샘플을 측정하기 위한 free hand polygon 기능도 제공합니다.

■ 레이어 관리
캡쳐 혹은 주석이 첨부된 각각의 이미지들은 레이어들로 나뉘어 집니다( 원본 이미지, 측정 데이터, 주석 등 ). 보정 작업 등 원본이미지에 변경할 사항이 생기더라도 측정 결과값들에는 영향이 없습니다. 사용자는 측정하고 분석한 데이터 값들을 손쉽게 보존할 수 있습니다.

■ 추적관리
품질 및 추적관리하기 위해 이미지의 정보 및 상태를 기록하는 것은 필수적입니다. OLYMPUS Stream은 사용자가 신속하고 간편하게 렌즈 배율 및 종류, 픽셀 크기, 스케일 바 등의 정보를 얻을 수 있습니다. 변경되거나 업데이트된 Calibration 정보들로 생성된 Info Stamp 는 획득한 이미지나 저장된 보고서에 Overlaying 용으로 사용됩니다.

■ 용접 측정
OLYMPUS STREAM은 용접시 가열에 의해 생겨난 기하학적 왜곡을 측정할 수 있는 추가적인 측정 세트를 제공합니다. 비대칭, 다수의 수직 라인과 A-목 측정은 몇 가지 간단한 클릭으로 수행 할 수 있습니다. 이 도구들은 용접 왜곡부위를 상세하고 통계적인 측정을 할 수 있습니다. 이 측정방법은 용접의 품질을 평가할 수 있는 완벽한 방법입니다.

원래 이미지	측정 : A-throat

■ 계산 및 측정

	객체 감지 및 크기 분포 측정은 디지털 이미징에서 가장 중요한 응용 프로그램 중입니다. OLYMPUS Stream이 적용된 검출 엔진은 배경에서 안정적으로 별도의 개체 (예 : 입자, 긁힘)값들을 분류해 냅니다. OLYMPUS Stream은 객체 분류에 대한 50 개 이상의 다양한 모양, 크기, 위치에 대한 매개 변수 및 픽셀 속성 (강도, 회색 값)을 제공합니다.
객체 감지 및 분류

OLYMPUS Stream은 직관적인 워크플로우 인터페이스 제공

■ 직관적인 인터페이스와 고급 자동화 기능을 갖춘 전문 측정
OLYMPUS Stream은 정확하고 가장 일반적인 국제 표준을 준수하고, 신속하게 복잡한 이미지 분석 작업을 수행 할 수 있도록 직관적인 고급 도구를 제공합니다.
OLYMPUS Stream Materials 솔루션 작업을 가속화하고 여러 위치의 샘플에 고급 측정을 수행 할 수있는 전동 스테이지 지원을 통합하여 사용 할 수 있습니다.
또한, 샘플 정렬 기능을 통해 관찰했던 샘플 위치를 다시 관찰하기 위해 동일한 위치로 이동하는 것이 가능합니다. 다양한 스캔 영역(전동 스테이지 지원은 OLYMPUS Stream Motion에서 가능)을 사용자가 지정 할 수 있습니다.


예 : Grains Planimetric

Specialized Solutions for Metallurgy and Materials Science

■ 입자 분포

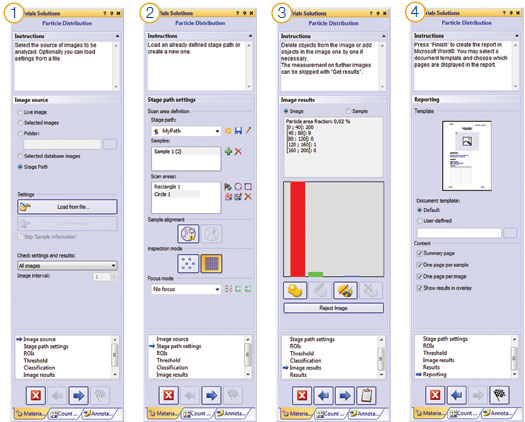

OLYMPUS Stream Materials 솔루션은 여러 개의 이미지 또는 이미지의 시리즈에서 입자 크기 분포를 막대 그래프와 테이블을 통해 복잡한 작업을 해결합니다. 측정하기 위한 어떤 타입의 파라미터도 선택될 수 있으며, 사용자 정의 단계 지정 혹은 국제 표준에서 사용 가능한 다양한 분류를 사용하여 입자의 분포된 모습을 그래픽을 통해 쉽게 표현합니다.

■ 코팅 두께

Calotest 후 표면

이 솔루션은 Calotest 방법에 따라 상위 뷰 이미지에서 코팅 두께를 측정합니다. Calotest 방법은 도금에 연삭 구를 적용하여 구면 형상 및 샘플 형상 (평면, 원통 (요철) 및 구면 (요철)의 도금 두께를 측정하기 위해 OLYMPUS Stream 코팅 두께 측정 모듈을 사용합니다.

■ 위상 분석(Phase Analysis)

미네랄 화합물

OLYMPUS Stream Essentials과 더 발전된 패키지들은 삼각형, 원, 사각형 및 다각형과 선택된 다양한 영역(ROI)에서 위상 분석을 수행할 수 있는 새로운 통합 솔루션을 제공합니다. 샘플 정보부터 분석 보고서까지, OLYMPUS Stream은 모든 단계를 이끌어주며 여러 이미지에 대한 결과를 축적하는 데 도움이 됩니다.

■ 공극률(Porosity)

용접 부위의 공극(Voids)

이 솔루션은 임계값과 ROI (원형, 삼각형, 사각형 및 다각형)를 사용하여 표면의 지역 분율이나 그 수를 통해 Pore(구멍)을 측정하는 기능입니다. 또한 OLYMPUS Stream이 자동으로 이미지에서 기공 밀도를 계산합니다. 또한 이 기능은 필요한 재현성을 달성하기 위해 특정 범위의 기공 사이지를 선택하는 것도 가능합니다. 그리고 주금(Metal Casting)을 위한 다공도의 측정에 사용되는 표준 규격에 따라 여러 ROI를 겹치고 배치할 수 있습니다.

■ Intercept Method

용접 부위의 공극(Voids)

이 모듈은 입자 크기를 강철 샘플을 연마하거나 에칭한 이후에 입자 크기를 측정하거나 컨트롤 하기 위한 철강업체를 위한 모듈입니다. OLYMPUS Stream은 입자 번호 G를 자동적으로 계산할 수 있습니다. 결과는 국제 기준 (JIS0552, E112 ASTM 및 DIN50601)에 따라 만들어집니다.

■ Grain Sizing Planimetric

Planimetric Method

이 모듈은 입자 크기를 강철 샘플을 연마하거나 에칭한 이후에 입자 크기를 측정하거나 컨트롤 하기 위한 철강업체를 위한 모듈입니다. OLYMPUS Stream은 입자 번호 G를 자동적으로 계산할 수 있습니다. 결과는 국제 기준 (JIS0552, E112 ASTM 및 DIN50601)에 따라 만들어집니다.

■ 차트 비교

실시간 평가를 위해 참조 이미지를 오버레이로 겹친 철의 미세 이미지

라이브 또는 정지 영상을 표준 차트와 비교할 수 있습니다. 오버레이를 비교하고 그리고 미리보기 기능을 사용할 수 있습니다. 이 모듈은 ISO의 입도 번호 평가, 비금속 포함 등급 및 주철 모양 클래스 평가에 사용될 수 있습니다.

■ Non-Metallic Inclusion Rating in Steel

Non-Metallic Inclusion in Steel

이 모듈은 철강 제조 업체에서 철강 비금속 흠도의 모양과 크기 (산화물, 알루미나, 황화물, 또는 규산염)를 측정하고 제어하는 것입니다. OLYMPUS Stream 은 자동으로 국제 표준 (ASTM E45 방법 A와 DIN 50602 방법 M)에 따라 만들어진 결과를 가지고 비금속 포함여부를 평가할 수 있습니다.

■ Cast Iron

Polished Cast Iron

이 모듈은 주조 제품의 기계적 특성을 확인하기 위해 흑연 소결절형성을 측정하고 제어할 필요가 있는 주철 제조 업체를 위한 모듈입니다. OLYMPUS Stream 과 함께이 소결절형성은 흑연 크기, 모양 및 분포로 계산하실 수 있습니다. 결과는 자동적으로 국제 표준 (JIS5502, ASTM E247, 그리고 ISO945)에 따라 만들어집니다.

■ Layer Thickness Measurement

Carbon Fiber Fabric

하나 혹은 그 이상의 횡단면 레이어를 측정할 수 있습니다.OLYMPUS Stream 소프트웨어 기술은 레이어들을 자동적으로 측정합니다. 이 모듈은 같은 같은 복합 플라스틱과 같은 다층 재료의 페인트 코팅 두께와 레이어 두께 평가와 같은 다양한 어플리케이션에 사용됩니다.

■ Throwing Power

PCB 단면

이 Material 솔루션은 micro-vias 혹은 through-holes에서 구리 도금 두께의 분포를 측정합니다. 이 비아를 통해서 도금된 구리사이의 높이의 차이를 나타내는 딤플을 결정하는데 필요한 측정을 통해 PCB(인쇄 회로 기판) 품질 검사 를 할 수 있는 유일한 솔루션 입니다.

■ 자동 측정

웨이퍼 패턴

이 솔루션은 패턴 인식과 라이브 영상에서 에지 검출을 기준으로 측정을 만드는 데 사용됩니다. 그것은 원 직경, 각도, 원 진원도 및 경계 상자의 (원 에서 원, 포인트 에서 라인,포인트 에서 포인트 . . .) 다양한 거리를 측정하고 각 측정값의 Pass / Fail 플래그를 제공 할 수 있습니다. OLYMPUS Stream 자동 측정은 하나의 이미지에 다수의 측정을 수행 할 수 있습니다. 또한 이 솔루션은 샘플 정렬 방법을 통해 이미 처리된 샘플의 재배치를 지원합니다.

OLYMPUS 의 다양한 디지털 카메라



■ DP73

DP73은 17.28M화소의 냉각 디지털 카메라로 OLYMPUS 라인업에서 가장 높은 해상도와 뛰어난 감도를 갖고 있어 정확한 색상 충실도를 보여주며, 픽셀 시프트 기술을 사용합니다. DP73카메라는 모든 관찰 방법과 호환되며 고유한 동적 범위 기술을 사용하여 균형 잡힌 이미지를 생성합니다.

■ DP26
고해상도의 500 만 화소 컬러 CCD 카메라는 모든 산업 분야와 이미징 기술에 대해 최적의 트루 컬러 성능을 제공합니다. DP26은 IEEE1394b 연결로 고속 프로그레시브 스캔을 지원합니다.

■ DP21
2M 픽셀의 CCD 카메라 DP21은 공간을 절약할 수 있으며 핸드 스위치를 통해 즉각적으로 사용할 수 있습니다(PC 필요 ). 핸드스위치와 함께 가장 많이 사용되는 12가지 측정기능을 가지고 산업분야에서 효율적인 검사를 할 수 있습니다.


OLYMPUS Stream은 미래의 요구를 충족시키기 위해 확장해 나갑니다.

■ 데이터베이스 관리
당신이 과거에 만들어 놓은 수천장의 이미지와 파일의 관리를 효율적으로 해야 할때, OLYMPUS Stream은 사용자의 워크플로우에 따라 이미지 캡처부터 데이타 관리까지 능률적이게 만들어 줍니다. Stream은 Microsoft SQL Server Express 를 기반으로 한 client-server database와 결합하였습니다. 이것은 당신이 효율적인 데이터 공유 및 빠른 검색을 허용, 이미지 및 기타 파일 및 폴더에 사용자 정의 필드를 (생성 날짜, 프로젝트 ID, 부품 번호, 마감일 및 메타 데이터) 할당할 수 있습니다.

■ Multisite 네트워크
사용자가 현재 위치하는 장소와 다른 곳에서 데이터를 수집하고자 한다면, 현재의 IT 환경에 맞추어 OLYMPUS Stream Enterprise 인터페이스는 Microsoft SQL과 Oracle를 기반으로 하여 인트라넷이나 인터넷을 통해 효율적인 데이터 관리를 할 수 있는 Multisite 네트워크를 지원합니다.

■ 간단한 네트워크 연결
OLYMPUS Stream의 NETCAM 옵션은 모든 권한이 부여된 네트워크 사용자가 OLYMPUS Stream PC에 연결하고 웹 브라우저를 통해 실시간으로 동일한 이미지를 보실 수 있습니다. 또한 지역 네트워크에 독립적인 통합 서비스를 제공하여 사용자의 사무실이나 전 세계 어디에서든지 이미지를 공유할 수 있습니다.

■ Microsoft Office 2013
OLYMPUS Stream은 최신 버전과 호환됩니다. 보고서 도구 및 프리젠 테이션 보조 기능은 Microsoft Office suite의 최신 버전을 사용할 수 있습니다.
* 마이크로 소프트 오피스 2003, 2007, 2010도 지원됩니다.

■ 윈도우 8
마이크로 소프트 윈도우 8 (32bit/64bit)는 운영 체제의 새로운 표준입니다. OLYMPUS Stream은 일상적인 작업에 대한 고급 기능을 모두 사용합니다.
* Microsoft 윈도우 XP, 윈도우 비스타, 윈도우 7도 지원됩니다.

		Main Licenses				Desktop Licenses
		Start	Basic	Essentials	Motion	Essentials	Motion
Image Acquisition
Basic image acquisition	Image capture, live display with live zoom function	■	■	■	■
	HDR (high dynamic range)	■	■	■	■
Extended image acquisition	Software auto focus*1and movie acquisition (avi format)		■	■	■
	Instant EFI and manual MIA		□	■	■
	Time lapse			■	■
	Remote live view (NetCam)			□	□
Advanced mortorized image acquisition	Automatic EFI and MIA				■
	Z-stack acquisition and stage navigator*3and click to move stage				■
Image Tools
Basic image tools	Image history, properties, navigator, gallery view tool window	■	■	■	■	■	■
	Write and read all major file formats and open Olympus proprietary formats (DSX, LEXT, and VS file formats)	■	■	■	■	■	■
	Scale bar (X, Y, and XY), crosshair and info stamp display	■	■	■	■	■	■
	Digital reticle and grid		■	■	□	■	□
	Annotations and layer management	■	■	■	■	■	■
	Edge detection, smoothing and sharpening filters, contrast adjustment, shading correction	■	■	■	■	■	■
Extended image tools	Line profile tool window		■	■	■	■	■
	Morphology filter, Image arithmetics			■	■	■	■
Advanced image tools	Z-stacks projections and intensity calibration				■		■
	Surface View				□		□
Customization
Basic customization	Workflow creation (My function)		■	■	■	■	■
	Save and manage layouts		■	■	■	■	■
Extended customization	Macro manager			■	■	■	■
Image Analysis
Count & measure	Calculates many selectable parameters (diameter, size, color, grey level, ...) on segmented particles on the image. Creates graphical representation of the results with histograms and scattergrams.		□	□	□	□	□
Phase analysis (Materials solution)	Calculates area, area fraction and objects count with ROI*2 support. Includes the capability to perform automatic measurement on multiple stage locations*3		□	■	■	■	■
Materials Solution	User workflow oriented advanced image analysis options*4		□	□	□	□ *5	□ *5
Interactive Measurement
Basic measurement	Distance, angles, rectangles, circles, ellipses and polygons	■	■	■	■	■	■
	Statistics and data export to Microsoft Excel		■	■	■	■	■
Extended measurement	Magic wand, freehand polygon and interpolated polygon			■	■	■	■
Weld measurement	Asymmetry, A-Throat and multiple perpendicular lines		□	□	□	□	□
Reporting/Presentation
Report Composer	Report using Microsoft Word 2003, 2007, 2010 or 2013		■	■	■	■	■
Detail zoom	Detail zoom capability in Microsoft Word		■	■	■	■	■
Document types	Read existing analysis report format (*.src) and create workbook and chart based on Olympus file format		■	■	■	■	■
Presentation	Integration of OLYMPUS Stream images (gallery, database and other sources) into Microsoft PowerPoint presentations		□	□	□	□	□
Data Management
Data management utilising Microsoft SQL Server Express	Stream Document Storage (SDS)		■	■	■	■	■
	Workgroup Database with structured data format		□	□	□	□	□
Advanced data management utilixing Microsoft SQL Server or Oracle 11g *6	Enterprise Database for large workgroups with user rights management, external database interface (LIMS) and an optional Security File Repository (requires user-specific definition of specifications)		□	□	□	□	□
Device Support
Olympus microscopes	MX61A, MX61L, MX61, BX-UCB, BX-REMCB, IX-UCB, SZX-MDCU, SZX2-MDCU, U-CBS	■	■	■	■
Olympus camera	DP20, 21, 25, 26, 70, 71, 72, 73, Altra20, SC20, SC30, SC100, XC10, XM10, XM10IR, UC30, UC50, XC30, XC50	■	■	■	■
Non Olympus camera	Qimaging cameras: MicroPublisher 3.3 RTV, MicroPublisher 5 RTV; Jenoptik cameras: ProgRes C3, ProgRes CT3, ProgRes C5		■	■	■
Imaging source converter	DFG-1394 A-D (CON 800) analog to digital converter (Firewire or USB 2.0)		■	■	■
Stage controllers	XYZ stage controllers from Objective Imaging, Prior ProScan, Ludl MAC, Märzhauser, ITK and LANG				■
